1 概述

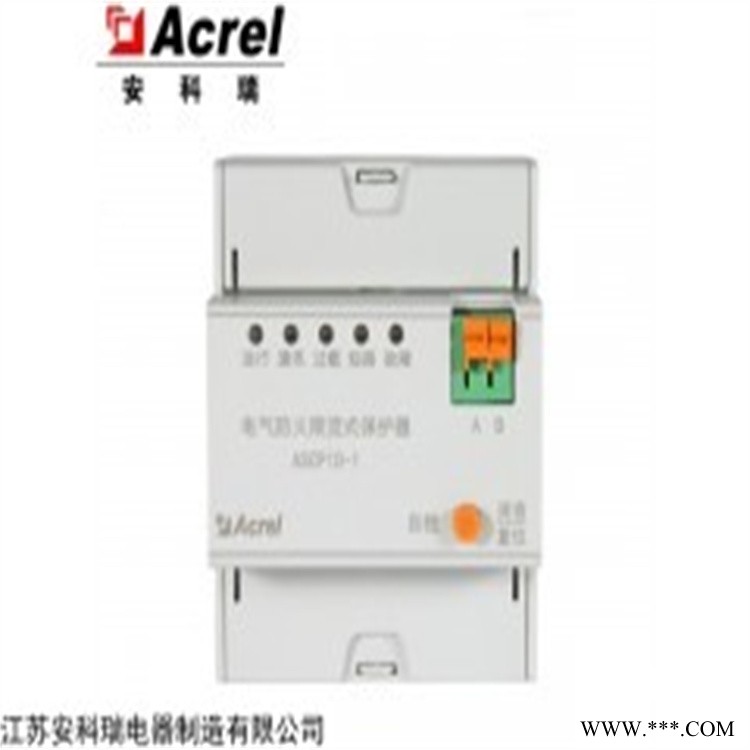

ASCP10-1型安科瑞导轨式电气防火限流式保护器是安科瑞电气专门为了保护低压配电线路中短路、过载等问题研发，单相线路保护，额定电流20A。可以克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
ASCP10-1型电气防火限流式保护器可以广泛应用于学校、医院、商场、宾馆、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。
2 功能特点
■ 短路保护功能。安科瑞导轨式电气防火限流式保护器实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限流保护，并发出声光报警信号。
■ 过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3~60秒可设）时，保护器启动限流保护，并发出声光报警信号。
■ 表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。
■ 组网通讯功能。安科瑞导轨式电气防火限流式保护器具有1路RS485接口，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞Acrel-6000安全用电管理云平台，或第三方监控软件或平台。

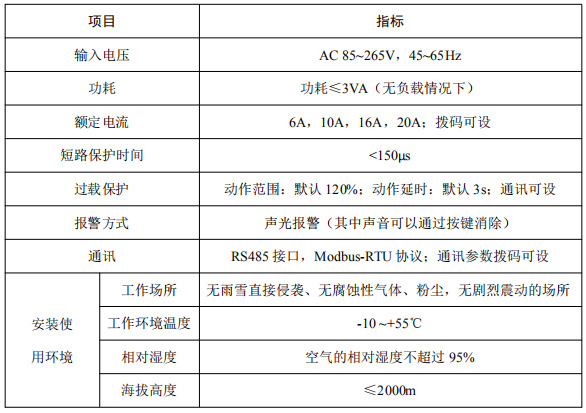

3技术参数
4安装与接线
4.1 外形和尺寸 ASCP10-1 型电气防火限流式保护器的外形尺寸如下图所示（单位 mm）：
4.2 安装方法 ASCP10-1 型电气防火限流式保护器采用 DIN35mm 导轨安装，可以导轨安装在墙面上，也可以导轨安装固定于具有良好通风散热条件的配电箱内部。 ASCP10-1 型电气防火限流式保护器的对外接线如下图所示：
保护器额定电流 20A，一般接在进户开关后方，出线接单个负载；也可以单个保护器后方接多个负载（保证负载额定电流不超过 20A）。 保护器可以采用壁挂式箱体集中安装，箱体内置风扇，易于散热。保护器之间可以通过RS485接口通讯组网，组网后可以直接使用有线方式或者加装无线模块用无线方式将数据上传，通讯线缆推荐采用 2×1.5mm2的屏蔽双绞线。
