1 概述
ASCP200-63D 电气防火限流式保护器是单相限流式保护器，额定电流可达63A。可广泛应用于学校、医院、商场、宾馆、休闲场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

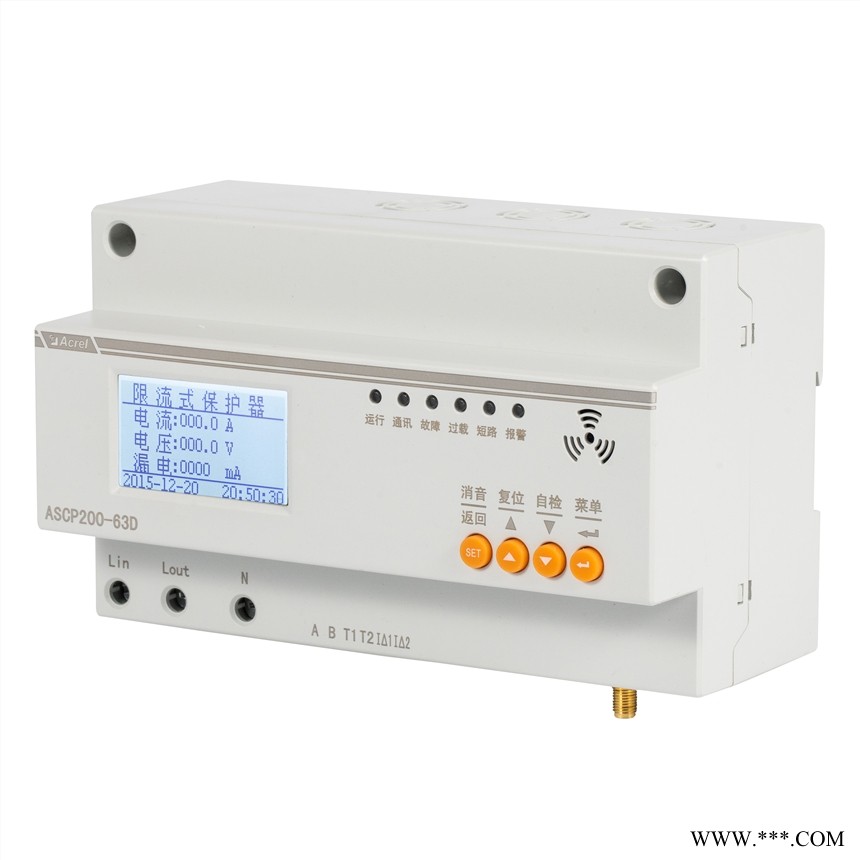

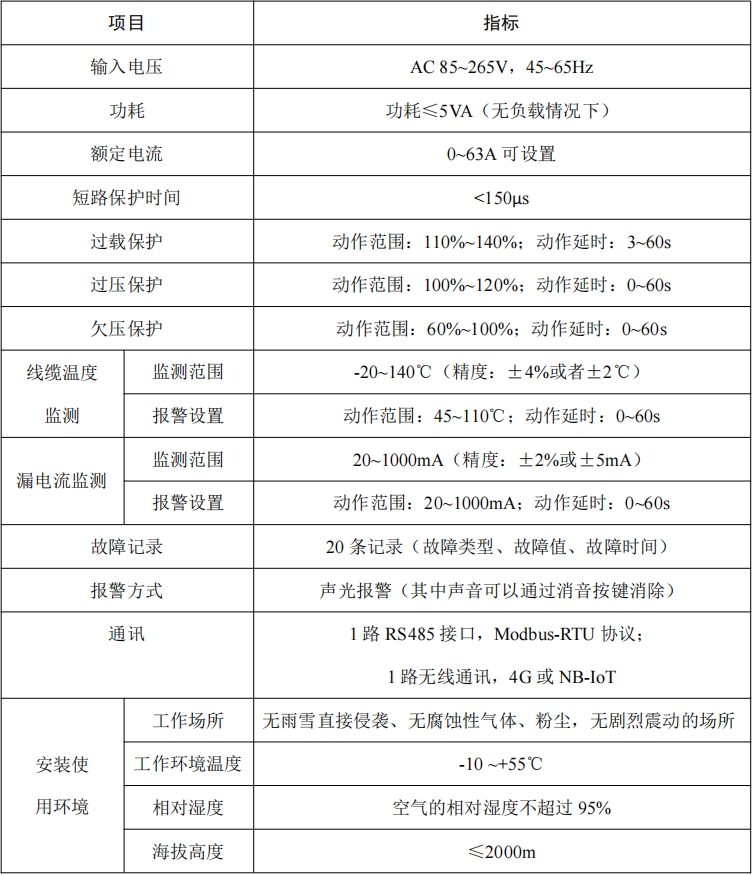

2 功能特点 ■ 短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在 150 微秒内实现快速限流保护，并发出声光报警信号。 ■ 过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3~60 秒可设）时，保护器启动限流保护，并发出声光报警信号。 ■ 表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。 ■ 过欠压保护功能。当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。 ■ 配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。 ■ 漏电流监测功能。当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。 ■ 保护器具有 1 路 RS485 接口，1 路无线通讯，支持 4G 或者 NB-IoT。可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞 Acrel-6000/B 电气火灾监控主机，也可以是安科瑞 Acrel-6000 安全用电管理云平台，或第三方监控软件或平台。3 技术参数

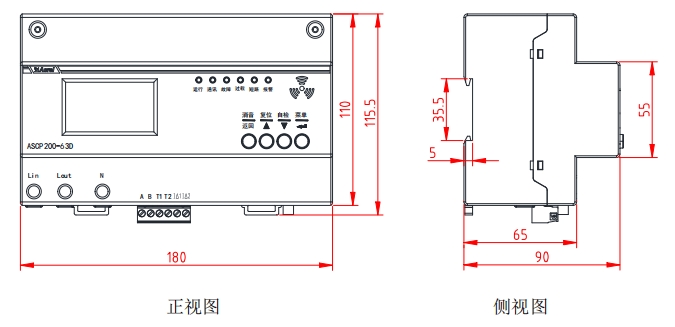

4 安装与接线 4.1 外形和尺寸 ASCP200-63D 限流式保护器的外形与安装尺寸如下图所示（单位 mm）：
4.2 安装方法 ASCP200-63D 限流式保护器采用 35mm 标准导轨安装，导轨可以安装在墙面上，也可安装固定于具有良好通风散热条件的配电箱内部，安装时注意保护器上方和下方预留部分空间。 4.3 接线方法
ASCP200-63D 限流式保护器的接线端子如下图所示。在仪表中，左侧底部端子为强电接线端子，Lin 为单相交流 220V 的 L 线（火线）进线端子， Lout 为单相交流 220V 的 L 线（火线）出线端子，N 为零线接线端子。保护器的进出线应根据保护器（或其前端断路器）额定电流选择合适的线径。仪表底部中间插拔端子为弱电信号接入端子，A、B 为 RS485 通讯端子，推荐采用 1~1.5mm2的屏蔽双绞线连接。T1、T2 为一路温度传感器信号输入端子，I△1、I△2 端子为一路漏电流互感器信号输入端子。（注：通讯信号端子接入需要区分 A、B；温度输入和漏电流输入信号端子接入不需要区分极性）
ASCP200-63D 限流式保护器的对外接线如下图所示：
1）将导线从进户断路器的下端，连接到保护器进线端的 Lin 端子上，接线要插紧压实，确保可靠连接，防止松动和脱落。 2）再用同样的导线从保护器出线端的 Lout 引出，连接到后端断路器或负载，N 线从零排引入或者单独引入，图示为从零排引入。 3）若需要测量线路漏电流，则要将被监测线路的零线和火线同时穿过选用的漏电流互感器，然后将互感器的二次线连接到保护器的漏电信号输入端子上。 4）若需要监测线缆的温度，则需将配套的温度传感器的探头紧贴被监测线缆上并固定好，然后将温度传感器信号线连接到保护器的温度信号输入端子上，建议使用扎带将温度探头绑在接近出线端子的火线上。 5）若需要用保护器的 RS485 接口组网连接至上位机平台，推荐采用 2×1.5mm2的屏蔽双绞线将各保护器的 RS485 接口的 A 端子和 B 端子以手拉手的方式连接起来，最后连接到上位机或串口服务器的通讯接口上。 4.4 注意事项 1）在选用限流式保护器时，限流式保护器设定的额定电流应该与其前一级断路器的额定电流保持一致。例如，当限流式保护器输入端断路器的额定电流为 63A 时，应将限流式保护器的额定电流设置为 63A。为保障限流式保护器的正常使用，严禁将其使用于与其前端断路器的额定电流不匹配的配电线路中。 2）ASCP200-63D 限流式保护器采用导轨安装，可以裸机挂墙安装，也可以安装在散热良好的箱体内，应确保安装场所无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和通风散热。 3）接线时应按接线图操作，同时为了防止接头处接触电阻过大而导致局部过热，也避免因接触不良而导致保护器工作不正常，应确保保护器相应端子接线拧紧压实。 4）严禁非专业人士擅自打开产品外壳。保护器投入使用之后，即使被保护线路发生短路或过载故障而被限流保护时，保护器仍处于带电状态，不允许随意碰触用电线路的金属部分，应及时通知相关人员检查线路，排除故障，故障排除后，长按保护器的复位按键约 2 秒钟，使保护器恢复正常运行。 5）当保护器因超温而发生限流保护时，通常是因为环境温度过高或通风散热不良等原因导致，可通过加强通风等措施改善工况，等保护器温度降下来后，再长按复位键，使保护器复位。
