直埋钢套钢保温管道结构依据滑动方式不同分为：内滑动式与外滑动式两种。

    1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。

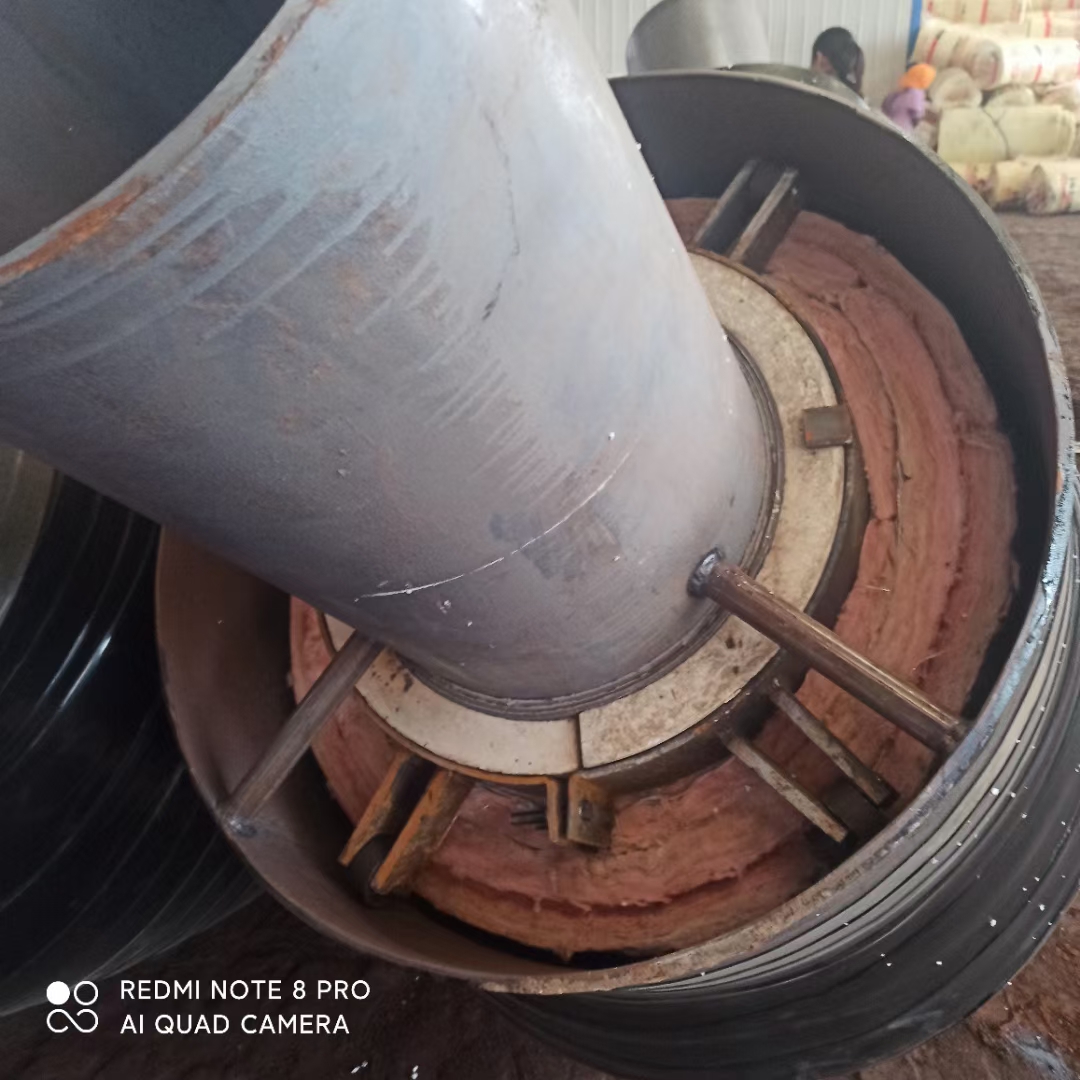

    2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。

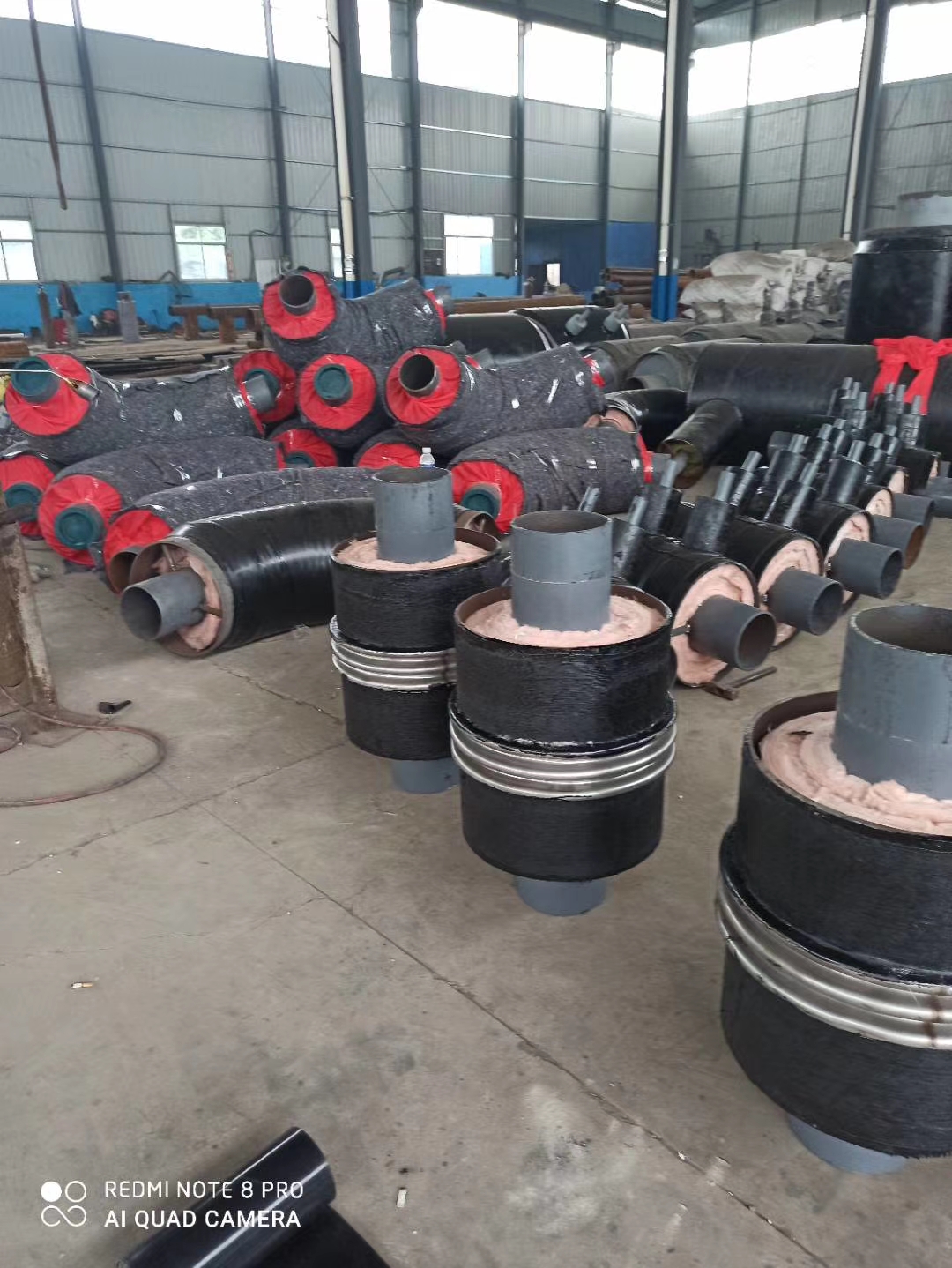

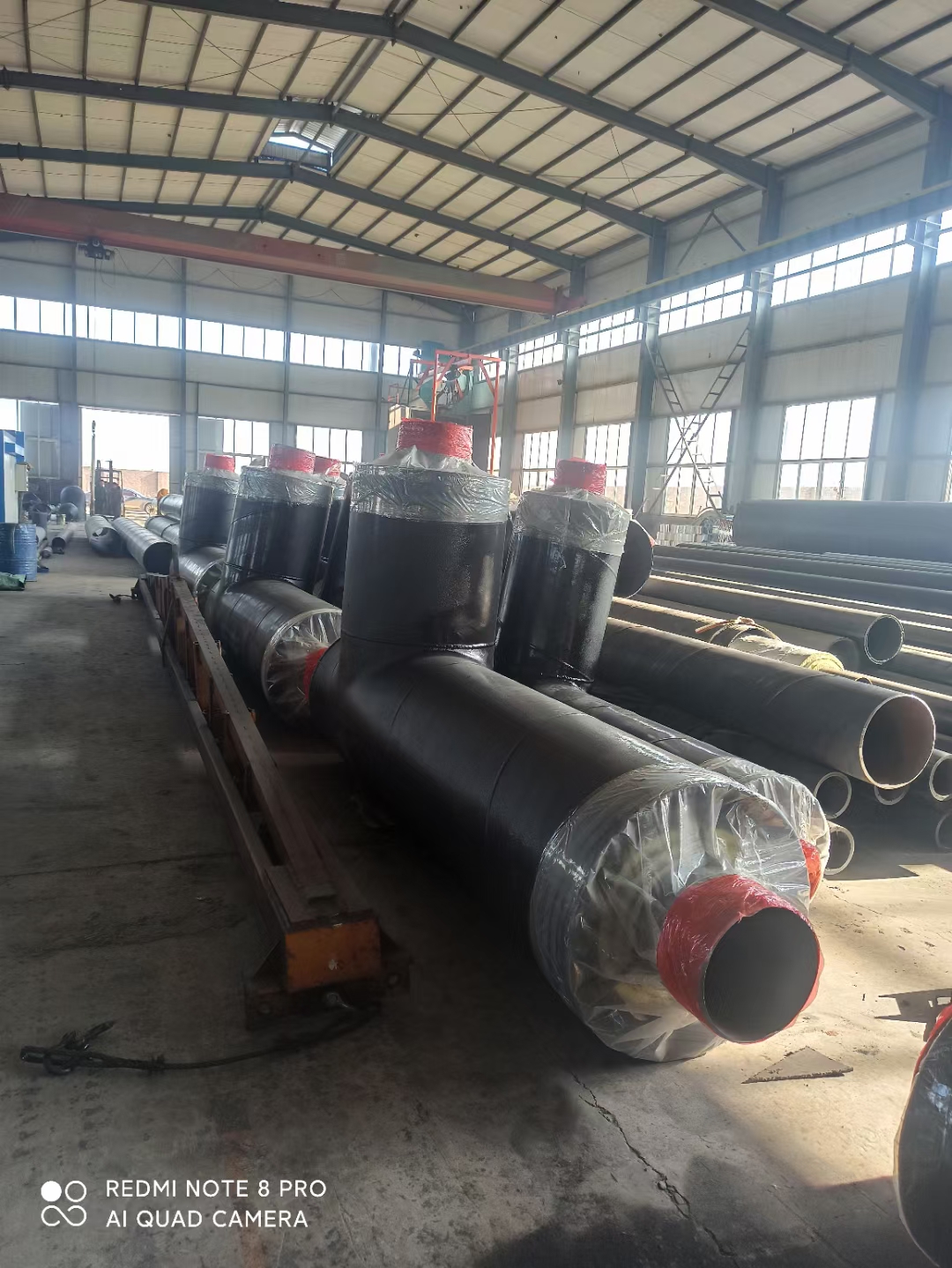

    我公司直埋保温管道产品规格多样，并可生产相关配套连接件和安装附件以及直埋管道所采用的内固定、疏水系统、三通、弯头、排潮系统等。钢套钢直埋蒸汽保温管内固定采用独特的内固定结构，用三层钢法兰与两层石MIAN法兰保持内外钢管之间的相对固定，高温隔热材料有效防止热桥产生，施工无需加钢筋混凝土结构。内外钢法兰的相对固定可根据设计要求承受足够大的轴向推力，能充分保证整条管线的安全运行。钢套钢直埋蒸汽保温管补偿器采用波纹管补偿器时，建议与管道一起做成直埋式，为防止散热和渗透水造成波纹管补偿器腐蚀，应该做成保温和防水密封结构。为保持内固定受推力的合理性和管线运行期间补偿器的稳定性，建议补偿器在内固定两端对称布置，并在补偿器两端各加一个导向支架，以保证补偿器仅承受轴向推力，延长补偿器的使用寿命。

     蒸汽管道中的滑动支架和内固定采取特殊材料的隔热措施，防止了热桥的产生，从而使外套防腐层的温度控制得到了保证。 纤维缠绕增强玻璃钢外护管具有良好的刚度和防水性能，其优异的耐腐蚀性能使其能够适应各种复杂的土壤环境。外套钢管防腐可采用防腐涂层与阴极保护联合防护，使防腐寿命可大大增加。疏水系统采用全封闭的形式，布置灵活，结构合理，安全可靠。 钢套管上的排潮管既能及时排除潮湿气体，又可作为日常运行的报警信号管。
