| 品牌 : | 新晃风机盘管 | 型号 : | SGCR400E30 |
| 加工定制 : | 是 | 类型 : | 空调 |
| 用途 : | 办公楼 | 控温范围 : | 5-45 |
| 流量压力 : | 30 | 风量 : | 680 |
| 制冷量 : | 3800 |
产品特点：
1、.采用新晃专利逆流盘管，传热效率更高，冷量、热量更为充足。2、长节能的PSC电机，自带过载保护、过热保护装置，引出线配用全密闭柔性金属软管加以防护。热交换器：
风机组：B． 新晃电机为半封闭电容式电机，防尘、防潮、防滴漏、运转平稳、噪音极低、使用寿命长。转动部分采用精工高精度全密封含油滚珠轴承，终生无需加油，因此无需维修。电机的性能参数、几何尺寸及用材均按新晃技术要求特制。新晃电机采用日本草津电机的技术，转子中硅钢片的槽型设计，几乎完全了电磁场噪音。

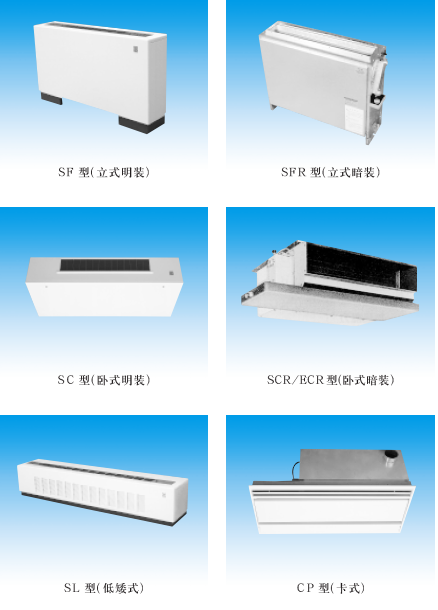

1. 新晃风机盘管主材均为进口材料制作而成,系引进日本新晃设计、制造技术和日本、美国先进的制造设备，按照ISO9000质量保证体系模式生产的一个完整的系列产品 ——FCU风机盘管机组。整个系列分立式（明装、暗装）、卧式（明装、暗装）、低矮式（明装、暗装）、卡式（半明装）等机种，其中新晃卧式暗装风机盘管机组分标准型和余压型（高静压）两种。每一机种按风量、冷量大小分若干个规格，每一规格又可分为二管制和四管制（2+1和3+1）机型。另外新晃卧式暗装风机盘管机组还可分为带回风箱和不带回风箱以及带过滤器和不带过滤器等等机型。新晃风机盘管全系列共有300多个品种规格，还可按用户的需要提供不同性能、不同材料、不同尺寸的特殊规格品种。
1. 箱体：
采用高含锌量热镀锌板通过高速数控机床加工而成，在内表面粘贴有防潮、防风吹涂层的离心玻璃棉板，具有保温、吸声双重功能。新晃风机盘管明装机组的外壳及凝水盘采用优质冷轧钢板加工，板材的双面均经酸洗磷化处理，再经静电喷涂混合聚脂并以超高温固化，其防锈、防潮性能远高于一般静电喷塑或防锈涂料，涂层牢固、耐用、亮泽持久，数年后抹去灰尘仍感如初。新晃风机盘管机组中使用的紧固件均按新晃要求（JIS标准）定点加工，并经防锈处理；在凝水盘与底板连接部分使用不锈钢材质。水盘的构造为整体模压一次成型，冷板经过酸洗磷化处理后再由静电喷涂而成。
3.风机组
A． 风机(叶轮)为新晃自制的双进风离心风机，前弯多叶叶轮（为日本新晃进口模具制造）为双圆弧型构造，风机蜗壳采用热镀锌板模压点焊而成，叶轮采用热镀锌板整体冲压成型。叶轮经严格的静动平衡校验（日本进口高精度动平衡仪），圆周不平衡量小于0.2克。限度地控制了振动、确保低噪音、大风量、长寿命。
新晃电机的固定支架采用3.2mm的钢板在360吨压机上一次冲压成型，并用M8mm特种焊接螺栓固定在机组上（一般厂家用2mm的钢板制造，M6mm的自攻螺丝进行固定），因此，其构造强度高、抗震，可长期稳定的运转，降低噪音、延长机组使用寿命。
新晃风机盘管SGCR系列卧式暗装 12PA、30PA、50PA余压可供选择
简介说明：产品特点：
1.采用新晃专利风机，风量--风压特性稳定，静压效率高，抗衰减性强，限度地降低了管网阻力对机组送风量的影响。2.采用新晃专利逆流盘管，传热效率更高，冷量、热量更为充足。3.机组 小安装高度233mm4长节能的PSC电机，自带过载保护、过热保护装置，引出线配用全密闭柔性金属软管加以防护。5独具特色的3个全数检测-------盘管耐压气密性检测、叶轮静动平衡检测、整机启动和运转检测。
热交换器：A． 新晃盘管的铜管采用优质磷脱氧铜管制作而成，加工工艺先进，管材分子排列紧密，抗拉强度高，韧性好，耐腐蚀，抗氧化，铜管管径为9.52*0.35mm，采用整体机械涨管工艺涨管。盘管焊接采用进口气体保护焊接工艺，配以含银焊料，无须另行脱氧化层处理，焊口抗震、牢固，一旦试压不漏，将终生不会泄漏。在数年中创下数十万台现场无一漏水的记录。
B． 新晃风机盘管的散热翅片采用抗氧化纯铝箔制成，具有亲水性、高抗拉、高延伸特点，良好的亲水性和的传热性能。翅片采用双条缝桥式结构，厚度为0.115mm的翅片，与铜管交叉排列，是目前国际制冷行业流行的一种率的结构形式。所有新晃风机盘管均进行22kg/cm2压力气密性检漏试验，工作压力为17.5kg/cm2。
风机组：A． 风机(叶轮)为新晃自制的双进风离心风机，前弯多叶叶轮（为日本新晃进口模具制造）为双圆弧型构造，风机蜗壳采用热镀锌板模压点焊而成，叶轮采用热镀锌板整体冲压成型。叶轮经严格的静动平衡校验（日本进口高精度动平衡仪），圆周不平衡量小于0.2克。限度地控制了振动、确保低噪音、大风量、长寿命。
新晃电机的固定支架采用3.2mm的钢板在360吨压机上一次冲压成型，并用M8mm特种焊接螺栓固定在机组上（一般厂家用2mm的钢板制造，M6mm的自攻螺丝进行固定），因此，其构造强度高、抗震，可长期稳定的运转，降低噪音、延长机组使用寿命。

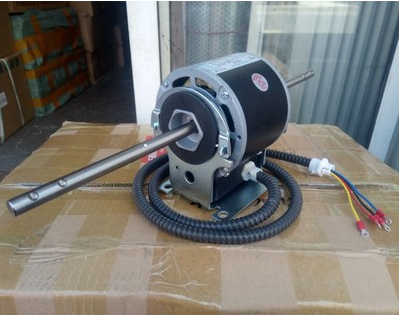

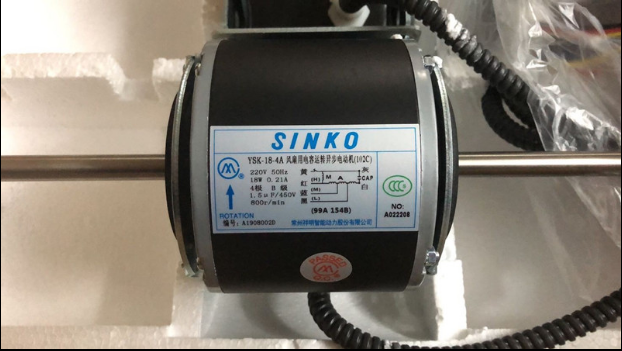

B． 新晃电机为半封闭电容式电机，防尘、防潮、防滴漏、运转平稳、噪音极低、使用寿命长。转动部分采用精工高精度全密封含油滚珠轴承，终生无需加油，因此无需维修。电机的性能参数、几何尺寸及用材均按新晃技术要求特制。新晃电机采用日本草津电机的技术，转子中硅钢片的槽型设计，几乎完全了电磁场噪音。
一、新晃风机盘管（空调）机组结构1. 新晃风机盘管主材均为进口材料制作而成,系引进日本新晃新设计、制造技术和日本、美国先进的制造设备，按照ISO9000质量保证体系模式生产的一个完整的系列产品 ——FCU风机盘管机组。整个系列分立式（明装、暗装）、卧式（明装、暗装）、低矮式（明装、暗装）、卡式（半明装）等机种，其中新晃卧式暗装风机盘管机组分标准型和余压型（高静压）两种。每一机种按风量、冷量大小分若干个规格，每一规格又可分为二管制和四管制（2+1和3+1）机型。另外新晃卧式暗装风机盘管机组还可分为带回风箱和不带回风箱以及带过滤器和不带过滤器等等机型。新晃风机盘管全系列共有300多个品种规格，还可按用户的需要提供不同性能、不同材料、不同尺寸的特殊规格品种。
二．新晃风机盘管（空调）主要材料及工艺1. 箱体：
采用高含锌量热镀锌板通过高速数控机床加工而成，在内表面粘贴有防潮、防风吹涂层的离心玻璃棉板，具有保温、吸声双重功能。新晃风机盘管明装机组的外壳及凝水盘采用优质冷轧钢板加工，板材的双面均经酸洗磷化处理，再经静电喷涂混合聚脂并以超高温固化，其防锈、防潮性能远高于一般静电喷塑或防锈涂料，涂层牢固、耐用、亮泽持久，数年后抹去灰尘仍感如初。新晃风机盘管机组中使用的紧固件均按新晃要求（JIS标准）定点加工，并经防锈处理；在凝水盘与底板连接部分使用不锈钢材质。水盘的构造为整体模压一次成型，冷板经过酸洗磷化处理后再由静电喷涂而成。2.热交换器
A． 新晃盘管的铜管采用优质磷脱氧铜管制作而成，加工工艺先进，管材分子排列紧密，抗拉强度高，韧性好，耐腐蚀，抗氧化，铜管管径为9.52*0.35mm，采用整体机械涨管工艺涨管。盘管焊接采用进口气体保护焊接工艺，配以含银焊料，无须另行脱氧化层处理，焊口抗震、牢固，一旦试压不漏，将终生不会泄漏。在数年中创下数十万台现场无一漏水的记录。
B． 新晃风机盘管的散热翅片采用抗氧化纯铝箔制成，具有亲水性、高抗拉、高延伸特点，良好的亲水性和的传热性能。翅片采用双条缝桥式结构，厚度为0.115mm的翅片，与铜管交叉排列，是目前国际制冷行业流行的一种 率的结构形式。所有新晃风机盘管均进行22kg/cm2压力气密性检漏试验，工作压力为17.5kg/cm2。
3.风机组
A． 风机(叶轮)为新晃自制的双进风离心风机，前弯多叶叶轮（为日本新晃进口模具制造）为双圆弧型构造，风机蜗壳采用热镀锌板模压点焊而成，叶轮采用热镀锌板整体冲压成型。叶轮经严格的静动平衡校验（日本进口高精度动平衡仪），圆周不平衡量小于0.2克。限度地控制了振动、确保低噪音、大风量、长寿命。
新晃电机的固定支架采用3.2mm的钢板在360吨压机上一次冲压成型，并用M8mm特种焊接螺栓固定在机组上（一般厂家用2mm的钢板制造，M6mm的自攻螺丝进行固定），因此，其构造强度高、抗震，可长期稳定的运转，降低噪音、延长机组使用寿命。
B． 新晃电机为半封闭电容式电机，防尘、防潮、防滴漏、运转平稳、噪音极低、使用寿命长。转动部分采用精工高精度全密封含油滚珠轴承，终生无需加油，因此无需维修。电机的性能参数、几何尺寸及用材均按新晃技术要求特制。新晃电机采用日本草津电机的技术，转子中硅钢片的槽型设计，几乎完全了电磁场噪音。
